金宇路面修補料具一種由水泥、集料及外加劑和礦物摻合料、經(jīng)工業(yè)化生產(chǎn)配制而成的具有合理級配的干混料。可實(shí)現超薄修補，具有抗壓和高粘結強度及耐久性，對病害部位及時(shí)修補而無(wú)需長(cháng)時(shí)間封閉交通。主要用于高低速、收費站

　　?服務(wù)區、加油站、飛機場(chǎng)、橋梁伸縮縫、廠(chǎng)區地面鄉村道路等水泥混凝士路面的破損、蜂窩、麻面、起砂、起皮、露骨及微細裂縫等病害的修補，修補后2-3小時(shí)能實(shí)現及時(shí)通車(chē)。

　　產(chǎn)品特點(diǎn)

　　*粘結強度高：修補料為堿性體系，與水泥相容性好，超高粘接不脫落。

　　*工期短：常溫下固化快，修補后2-3小時(shí)可開(kāi)放通車(chē)。

　　*耐久性：防水、抗凍、耐腐蝕，持久耐磨壽命長(cháng)。

　　*成本低易施工：不需要多余設備，簡(jiǎn)單工具加水攪拌即可使用，自流平施工難度減少。

　　產(chǎn)品性能

　　*粘結性能：利用材料本身的粘結能力和表面能原理，修補面與原混凝士反應成統一的整體，從而形成高粘接強度。

　　*耐久性能：材料本身有很強的防水、耐腐蝕和抗紫外線(xiàn)能力，其抗老化能力是原水泥混凝士的5倍以上，不會(huì )因老化而失去粘接能力和抗壓強度。

　　*抗壓性能：修補料固化后有非常強的抗壓和抗折能力，兩小時(shí)的抗壓強度可達22Mpa，后期強度不斷上升，對病害部位有很好的補強和支撐作用。

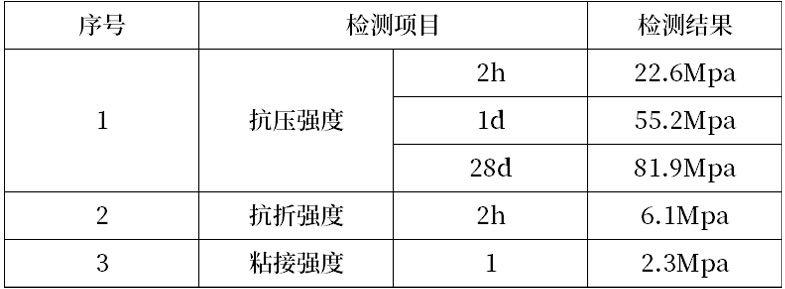

性能指標

　　施工條件

　　*施工厚度3mm以上為宜。

　　*溫度在5°C以上(溫度過(guò)低影響修補后開(kāi)放交通時(shí)間，雨雪天不能施工)。

　　*施工人員具備一定混凝士的施工經(jīng)驗佳。

　　施工工藝

　　*基層處理：基層表面的起鼓、脫皮、裂縫等松動(dòng)部分及其他污染物必須清除干凈，光滑表面應予鑿毛，用高壓水沖洗界面，使界面完全濕潤，清理明水，施工前不得留有明水。

　　*配料攪拌：可采用機械攪拌或人工攪拌，攪拌時(shí)應按要求比例加入水，(每100kg修補料加水量為16-18kg)邊加水邊快速攪拌至攪拌均勻，攪拌時(shí)間不宜過(guò)長(cháng)，防止在攪拌桶內凝固。

　　*修補：根據施工厚度要求，將攪拌好的修補料直接傾倒在待修補作業(yè)面上，輔助流平 井按要求控制好厚賡抹面收光。

　　養護

　　修補完成后，用手觸摸表面硬化以后，可進(jìn)行酒水養護，不能用高壓水，防止將表面漿液沖走影響強度。如水分蒸發(fā)過(guò)快天氣，可用包裝袋、樹(shù)枝等覆蓋養護，保持濕潤狀態(tài)兩個(gè)小時(shí)以上，溫度20°以上，2-3個(gè)小時(shí)即可開(kāi)放交通，溫度低時(shí)，可適當延長(cháng)開(kāi)放交通時(shí)間，也有助于材料性能的提高。
